In questo post si continua lo sviluppo dell'assieme visto in precedenza, concentrandomi in particolare sull'elemento biella:
La biella ha la funzione di connettere il pistone con l'albero a gomito, inclinandosi rispetto all'asse del cilindro. Subisce sollecitazioni molto elevate, e grazie al suo lavoro trasmette all'albero l'energia meccanica ceduta dai gas al pistone.
Questa tipologia di biella in particolare possiede la testa scomponibile, con il cappello collegabile mediante viti.

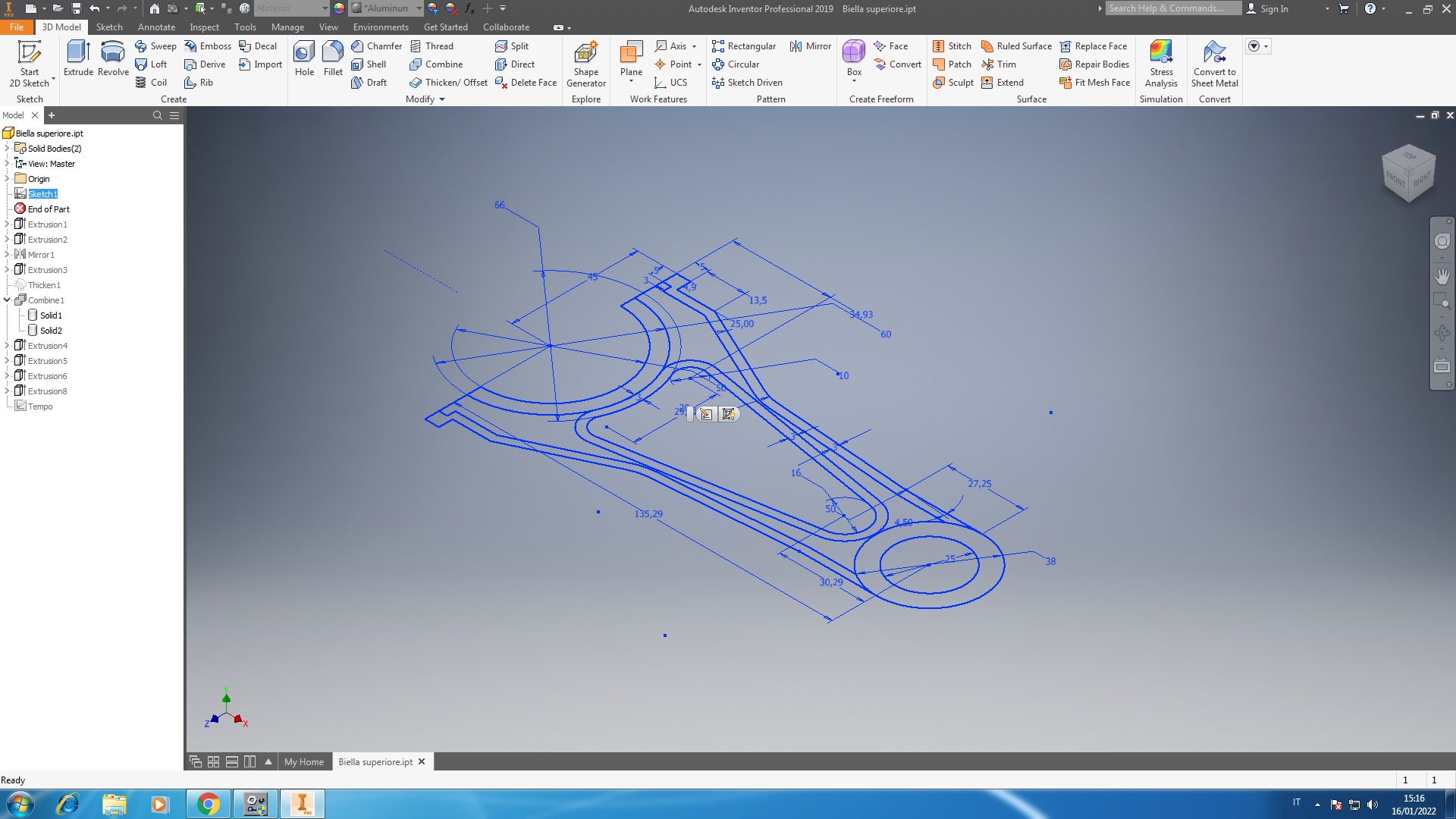

Inizio quindi lo sviluppo del corpo principale mediante uno schizzo:
A partire da esso, eseguirò successive estrusioni a varie altezze che formeranno le diverse parti, come le sedi di testa e piede:

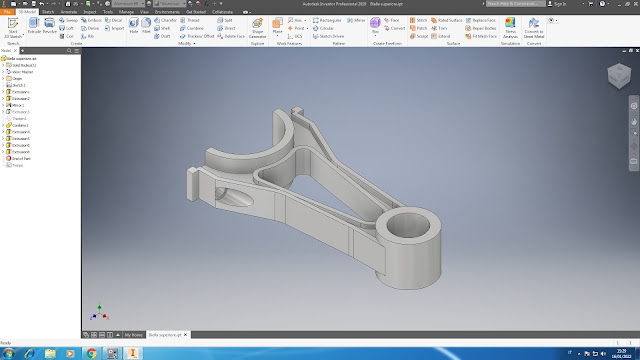

Poi le estrusioni riguardanti il fusto e la zona cava centrale:
Infine le forature laterali destinate ad accogliere le viti di collegamento col cappello:
La parte è conclusa.
Vediamo ora brevemente anche la lavorazione del cappello, che completa la biella:
A partire dallo schizzo di un semicerchio, si sviluppano le tre principali estrusioni:
Da qui infine si aggiungono, come per il corpo principale, le sedi per le viti di collegamento:
