In questo post verranno sviluppati, sempre in ambiente SolidWorks, le parti interne del cilindro idraulico non visibili, ovvero l'asta ed il pistone.
L'asta è fondamentalmente un cilindro con alcune rastremazioni all'estremità , volte ad agevolare il successivo inserimento del pistone. Essendo una parte estremamente elementare, presento direttamente lo sviluppo finale in 3D:

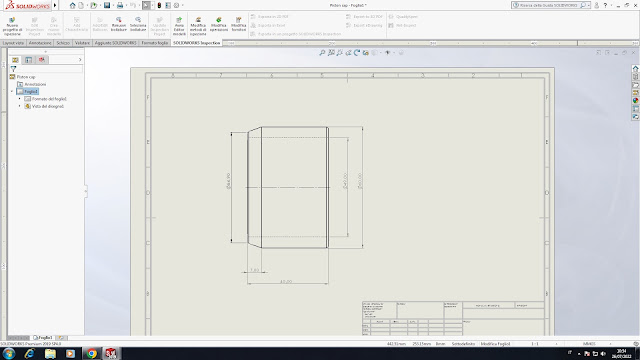

Passo ora allo sviluppo di un'altra parte ugualmente elementare, ovvero il tappo del pistone :
Anche in questo caso lo sviluppo è immediato:
Adesso, finalmente, si giunge all'elemento più importante, ovvero il pistone stesso:

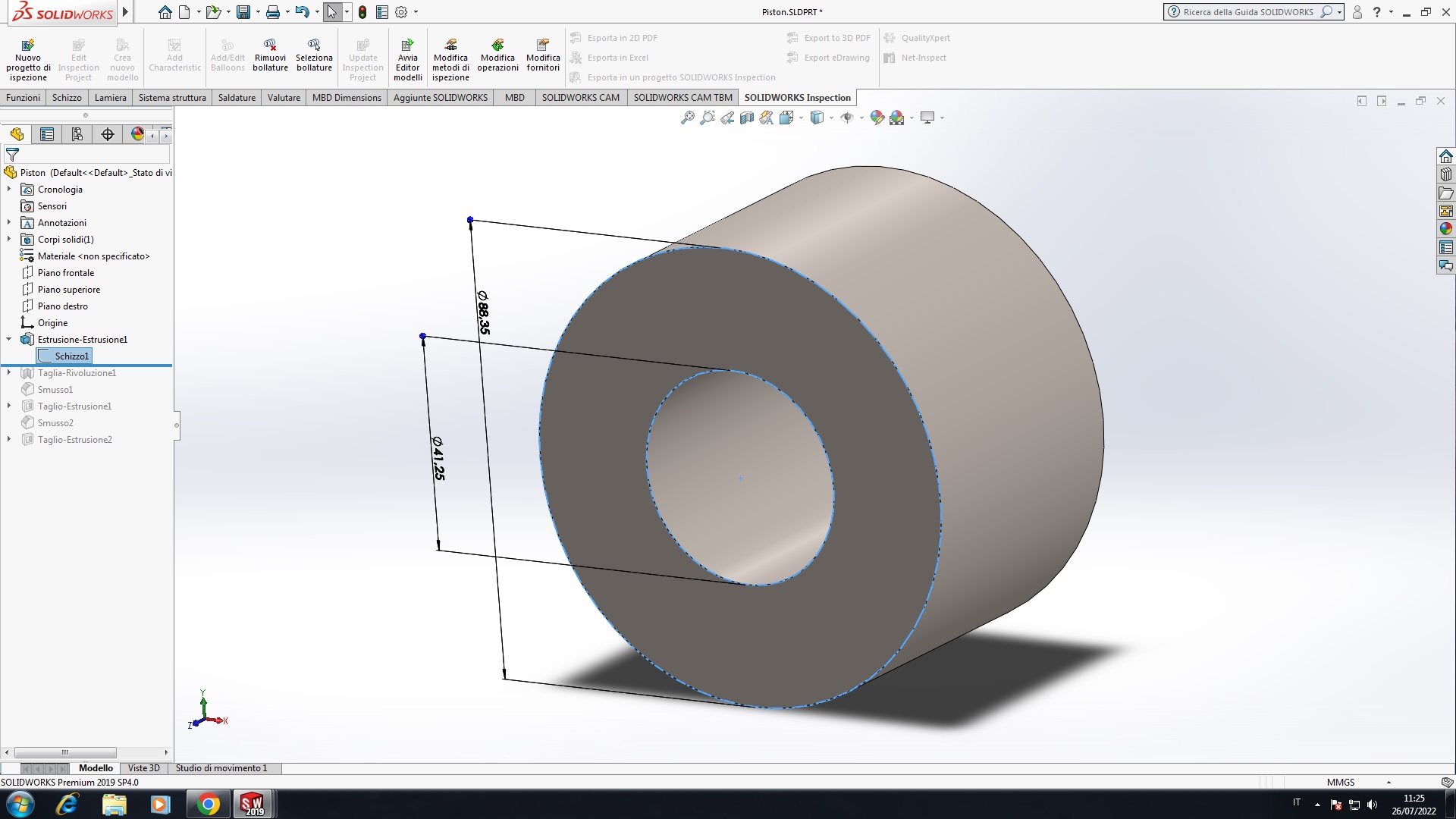

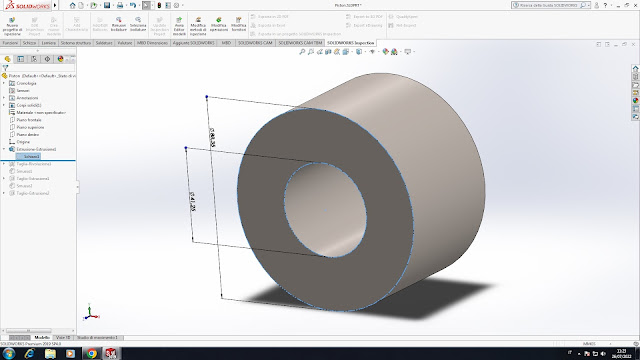

La base è costituita da un cilindro forato, che origina dallo schizzo di due circonferenze concentriche:
Successivamente vengono applicati tagli in rivoluzione, sia interni che esterni, i quali definiscono meglio il profilo:
Infine due piccole forature laterali, e la parte può considerarsi conclusa:
