Nei precedenti post abbiamo visto lo sviluppo, in ambiente Inventor, di tutte le parti necessarie per l'assieme pistone-biella. Tralasciando la lavorazione di elementi veramente semplici, quali lo spinotto di collegamento e le guarnizioni, adesso verrà assemblato il tutto in un assieme impostando i vincoli necessari.

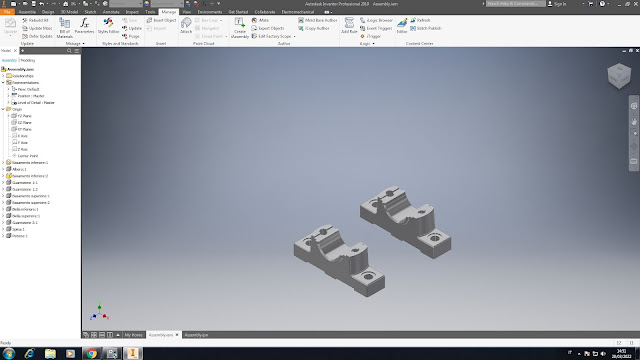

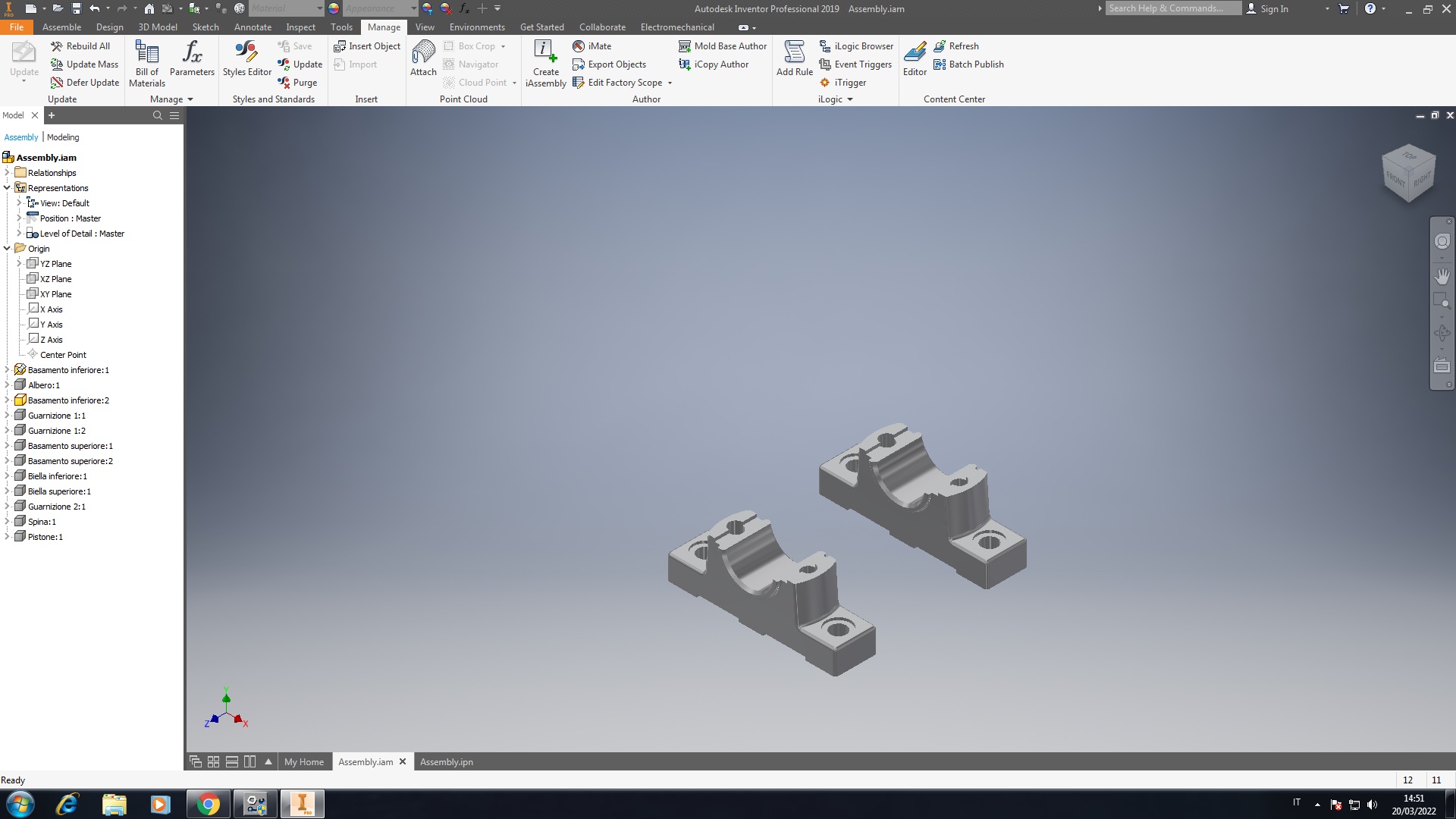

I doppi elementi di basamento sono inseriti per primi, così da creare un riferimento nello spazio tridimensionale.
Successivamente si aggiunge anche l'albero motore e le guarnizioni alle sue estremità , inoltre i basamenti vengono completati con la parte superiore che chiude il tutto.
Da adesso in poi l'albero sarà il nuovo riferimento per gli elementi successivi. Le due parti della biella sono inserite lungo lo spazio fra le camme.
Infine il pistone si collega alla biella mediante una spina, avvolta al centro da una guarnizione.

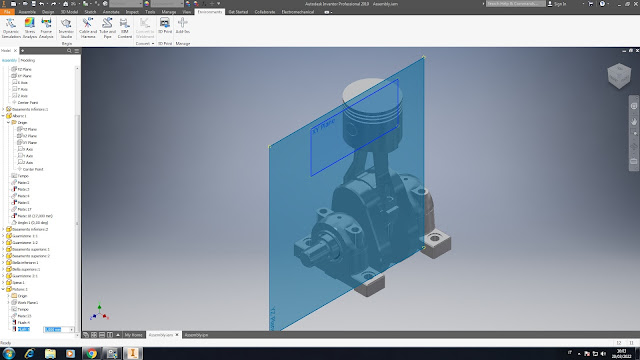

L'assieme ora è concluso. Per quanto riguarda la creazione dei vincoli, i due principali più importanti sono quello fra il piano dell'origine e dell'albero motore:
che può essere usato per gestire le rotazioni dell'albero, e quello fra il piano dell'origine e del pistone:
che mantiene la verticalità del movimento.
